Laturin irrotus ja asennus

E-sarjan moottoreissa laturi on sijoitettu huollon kannalta hankalaan paikkaan. Sen irrottaminen on selvästi normaalia työläämpää, mutta se onnistuu kuitenkin kohtuu vaivalla näiden ohjeiden avulla. Laturin saa autosta pois oikean pyöräkotelon kautta apurungon ja lokasuojan sisäpinnan välistä. Paikka on ahdas eikä ylimääräistä tilaa ole, joten jonkin verran joutuu purkamaan, että laturi tulee ulos. Jotkut hurjat väittävät vaihtaneensa laturin yläkauttakin, mutta vaikuttaa siltä, että se vaihtoehto teettää vielä enemmän töitä. Muissa R19-malleissa lukuunottamatta 16V-mallia laturit ovat korjaajan kannalta helpolla paikalla, joten niissä laturin vaihto-operaation pitäisi olla erittäin helppo.

Laturin irrotus

• Irrota akun maakenkä.
• Irrota laturin yläpään pultti ja mutteri.
• Irrota laturin hihna.
• Nosta auton oikea etukulma ylös ja tue se pukille.
• Irrota oikea eturengas.
• Irrota raidetangonpää ja käännä ohjaus täysin oikealle, jotta raidetanko siirtyy laturin tieltä pois.
• Irrota auton alla laturin suojamuovi sekä laturille tulevat johdot.
• Jos laturin alapultti on pitkä, se on ujutettava lokasuojassa olevasta reijästä ulos. Reikä on lokasuojan sisälaidassa olevan muovin takana. Se on kuitenkin tehtaalla porattu puolisen senttiä liian alas. Reikää täytyy isontaa tai moottoria nostaa, jotta pultin saa pois. Moottoria voi nostaa öljypohjasta tunkilla kunhan väliin laittaa esim. sopivan puukappaleen. Jotta nostaminen onnistuu, tulee pohjan suojamuovi irrottaa ja moottorin oikean etutukikumin mutteri poistaa.
• Irrota laturin alapultti ja laske laturi apurungon päälle.

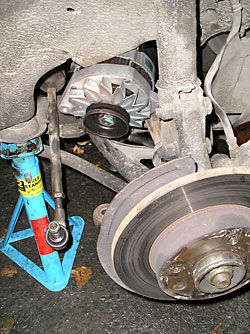

• Laturi tulee keplottelemalla apurungon ja lokasuojan välistä. Jos lisätilalle on tarvetta, voi joustintuen irrottaa yläpäästä ja alatukivartta taivuttaa alaspäin. Silloin tulee varmasti riittävästi tilaa laturin ulos saamiseksi.

Laturin paikoilleen laitto

• Virittele laturi apurungon yli paikallensa ja laita alapultti paikoilleen. Kiristä pultti kevyesti.
• Jos olit tunkannut moottoria ylös, laske se nyt alas ja kiinnitä tukikumin mutteri.
• Jos irroitit joustintuen, voit kiinnittää sen nyt.
• Laita laturin johdotukset ja suojamuovi paikoilleen.
• Laita laturin hihna ja yläpultti paikoilleen.
• Kiristä yläpultti kevyesti.
• Kiristä hihna ja yläpultti.
• Kiristä alapultti.
• Laita raidetangonpää paikoilleen ja kiristä mutteri.
• Eturengas paikoilleen ja auto pyörilleen maahan.
• Akun kenkä paikoilleen ja operaatio suoritettu onnistuneesti.
